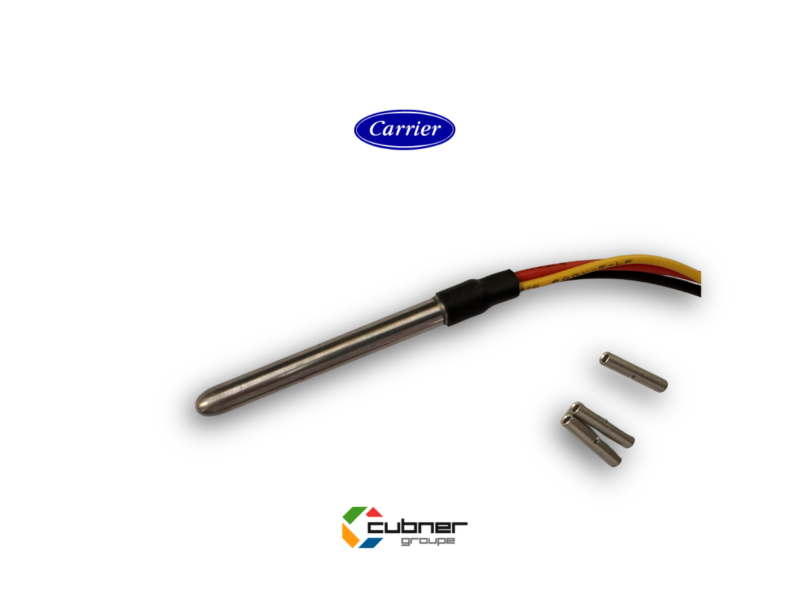

Kit sonde retour (return) Carrier 12-00500-01 : la réparation complète du capteur de reprise
La sonde retour, ou return air sensor, mesure la température de l’air de reprise (l’air qui revient de la marchandise vers l’évaporateur du groupe froid Carrier). C’est l’un des capteurs les plus stratégiques d’un conteneur frigorifique : il intervient à la fois dans la régulation de la température et dans l’enregistrement de la chaîne du froid. La référence 12-00500-01 est proposée ici en kit de réparation complet compatible, qui réunit la sonde combinée et toute la connectique nécessaire au remplacement.

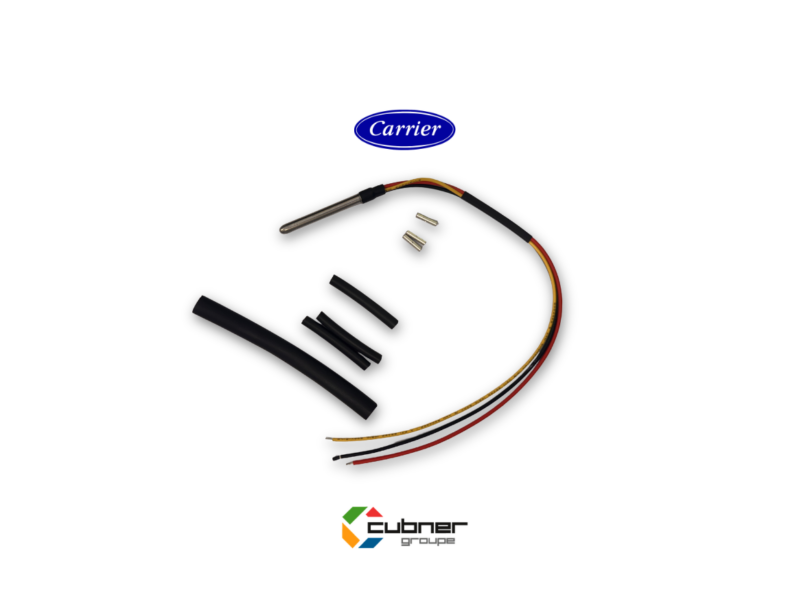

Que contient le kit de réparation 12-00500-01 ?
Contrairement à une sonde nue, ce kit vous permet d’être autonome et opérationnel rapidement. Il comprend :
- la sonde retour combinée RTS / RRS ;
- la gaine thermo-rétractable (gaine thermique) pour isoler et étanchéifier les jonctions ;
- les raccords à sertir pour raccorder proprement la sonde au faisceau existant.
Résultat : un remplacement propre, durable et conforme aux règles de l’art en une seule référence, sans aller-retour fournisseur.
Une sonde combinée : RTS pour la régulation, RRS pour l’enregistrement
Le mot « combinée » est essentiel. Cette pièce regroupe deux fonctions distinctes du groupe Carrier Micro-Link :
- RTS (Return Temperature Sensor) – pilote la régulation. En mode congélation, le contrôleur maintient la température de l’air de reprise au point de consigne à partir des lectures de la RTS ; en cas de défaillance, la RRS prend le relais comme sonde de contrôle.
- RRS (Return Recorder Sensor) – alimente le DataCorder, soit l’enregistrement de température exigé pour la traçabilité de la chaîne du froid (suivi cargo, traitements à froid type USDA).
Remplacer une sonde retour défaillante par le kit 12-00500-01 restaure donc en une seule opération le contrôle de température et la fiabilité de l’enregistrement.
Retour (return) ou soufflage (supply) : ne pas confondre
Sur un groupe Carrier, l’air est soufflé vers la marchandise (côté supply) puis repris après l’avoir traversée (côté return). Ce kit concerne le côté reprise. Pour le côté soufflage, la référence correspondante est la sonde supply 12-00395-01SV. Selon le mode de fonctionnement, c’est l’une ou l’autre qui pilote la consigne (d’où l’importance d’identifier la bonne sonde avant commande).
Alarmes Carrier associées : AL56 et AL71
Une sonde retour hors plage déclenche des alarmes spécifiques sur le contrôleur Micro-Link :
- AL56 – Primary Return Temperature Sensor (RTS) Failure : déclenchée par une lecture de sonde de reprise primaire invalide, en dehors de la plage -50 à +70 °C.
- AL71 – alarme DataCorder liée à la sonde enregistreuse de reprise (RRS).
Si votre groupe affiche l’une de ces alarmes, la sonde retour est le premier élément à contrôler puis à remplacer.
Montage plug and play en remplacement de la sonde d’origine
La sonde se monte avec la connectique d’origine, sans reprogrammation. Grâce à la gaine et aux raccords fournis, la jonction au faisceau est immédiate et durable. Après remplacement, lancez un test Pre-Trip (P5) pour désactiver l’alarme et vérifier la lecture. Pour les opérations d’entretien associées, consultez notre guide d’entretien et de réparation des conteneurs frigorifiques.
Spécifications techniques
| Désignation | Kit de réparation – sonde retour (return) combinée RTS / RRS |
| Référence | 12-00500-01 |
| Composition du kit | Sonde combinée RTS/RRS + gaine thermo-rétractable + raccords à sertir |
| Références remplacées | 12-00500-01SV, 120050001SV, 120050001, 20321, 0712 |
| Marque groupe froid | Carrier Transicold |
| État | Neuf – marque compatible |
| Type | Sonde de température / thermistance (NTC) |
| Fonction | Régulation (RTS) + enregistrement DataCorder (RRS) |
| Côté circuit d’air | Reprise (return) |
| Compatibilité groupes | 69NT40-511, 69NT40-541, 69NT40-551, 69NT40-561 |
| Régulation | Micro-Link 2, 2i et 3 |
| Plage de fonctionnement | -50 °C à +60 °C |
| Alarmes associées | AL56 (RTS), AL71 (RRS / DataCorder) |
| Montage | Plug and play |
| Délai | En stock |
| Livraison | Livraison Offerte – France métropolitaine |
Produits complémentaires
- Sonde supply (soufflage) compatible Carrier 12-00395-01SV
- Sonde d’humidité compatible Carrier 12-00745-00SV
- Sonde d’humidité Carrier d’origine 76-00675-04
- Transducteur de pression d’aspiration SPT 76-00816-00
- Filtre déshydrateur universel Carrier / Thermo King
- Moteur de condenseur Carrier 54-00586-20
- Vanne d’aspiration Carrier 14-00206-00
- Manuels et fiches techniques des groupes 69NT40
Conditions :
- Prix FRANCO H.T. – France métropolitaine
- TVA à 20 % en sus
- Livraison offerte France métropolitaine
- Délai : en stock
- Garantie : 12 mois
- Une question sur la compatibilité ? Nous consulter avant commande.
Pourquoi choisir Cubner
Chez Cubner, nous savons que la fiabilité de vos groupes froid passe par la qualité de chaque composant. Nous proposons une large gamme de pièces détachées d’origine et compatibles pour conteneurs maritimes frigorifiques, sélectionnées pour leur robustesse, leur compatibilité et leur durabilité. Spécialistes des groupes Carrier, Thermo King, StarCool et Daikin, nous vous accompagnons dans l’identification de la bonne référence et la remise en service rapide de vos reefers. Ne laissez pas une sonde défaillante immobiliser votre conteneur : commandez le kit complet dès maintenant.
Questions fréquentes
Que contient le kit de réparation sonde retour 12-00500-01 ?
Le kit comprend la sonde retour combinée RTS/RRS, une gaine thermo-rétractable pour isoler les jonctions, et des raccords à sertir (à pincer) pour le raccordement au faisceau d’origine. Vous disposez de tout le nécessaire pour un remplacement propre et étanche.
Qu'est-ce que la sonde retour (return) Carrier 12-00500-01 ?
C’est une sonde de température qui mesure l’air de reprise du groupe froid Carrier, l’air revenant de la marchandise vers l’évaporateur. La 12-00500-01 est une sonde combinée intégrant la RTS (régulation) et la RRS (enregistrement pour le DataCorder, si équipé).
Quelle différence entre la sonde retour et la sonde soufflage (supply) ?
La sonde soufflage (supply, réf. 12-00395-01SV) mesure l’air soufflé vers la marchandise ; la sonde retour (return, réf. 12-00500-01) mesure l’air repris après passage dans la cargaison. Selon le mode de fonctionnement du groupe, c’est l’une ou l’autre qui pilote la consigne.
Sur quels groupes froids Carrier le kit est-il compatible ?
Il est compatible avec les groupes Carrier 69NT40-511, 69NT40-541, 69NT40-551 et 69NT40-561, équipés des régulations Micro-Link 2, 2i ou 3.
Que signifie une sonde « combinée » RTS / RRS ?
La RTS sert à la régulation de la température et la RRS alimente le DataCorder qui enregistre la température pour la traçabilité de la chaîne du froid. La 12-00500-01 réunit ces deux fonctions dans un même corps de sonde.
Quelles alarmes Carrier sont liées à la sonde retour ?
Les alarmes AL56 (défaut de la sonde de température de reprise, RTS) et AL71 (alarme DataCorder liée à la sonde enregistreuse de reprise, RRS). En cas d’apparition de l’une de ces alarmes, la sonde retour est le premier élément à contrôler.
Le kit 12-00500-01 est-il facile à installer ?
Oui. La sonde se monte en plug and play avec la connectique d’origine, et le kit fournit la gaine thermo et les raccords à sertir pour une jonction immédiate et durable. Lancez un test Pre-Trip après remplacement pour désactiver l’alarme.
Quelles autres références ce kit remplace-t-il ?
Il remplace les références 12-00500-01SV, 120050001SV, 120050001, ainsi que les codes 20321 et 0712.
